PlotSPDS CS (FAQ)

Не работает. Subscript out of range

Вопрос:

Ошибка:

Subscript out of range
В модуле PlotSPDS. Uils_ModCLS. GetArrKeyVal
Номер ошибки: 9

Ответ:

Некорректно удален шаблон. см. Удален шаблон

Не работает. Ошибка подключения.

Вопрос:

Добрый день такая проблема при запуске файла. Windows 8.1 x64 ACAD 2012 x64 VBA enabler установлен При запуске не от имени администратора выдает следующее:

Run-time error '-2147024703 (800700c1)'
Automation error
%1 is not a valid Win32 application

При запуске от имени администратора пишет:

Run time error '429'
ActiveX component can not create object

Подскажите в чем причина?

Ответ:

Происходит это из-за того, что программа не может подключиться к серверу МcCOM2
Причин может быть несколько:

1. Не запущен СПДС CS
   - решение: запускать СПДС только родным ярлыком программы.
2. Была удалена предыдущая версия СПДС, ПОСЛЕ установки более новой версии.
   - решение: заново зарегистрировать библиотеку МcCOM2.dll, или переустановить СПДС.
3. Запускается enabler СПДС и не позволяет подключиться к серверу МcCOM2.
   - решение: т.к. у нас есть СПДС, то mcsEnabler не нужен,
   при закрытом AutoCAD, надо переименовать файл mcsEnabler.dbx, расположенный в
   c:\Program Files\CSoft\СПДС GraphiCS ХХ\mgХxХХ\mcsEnabler.dbx
4. Возможно PlotPDS и AutoCAD запущены из под разных учетных записей или с разными правами
   - решение:
   1. Прописать каталог программы печати в путях поиска AutoCAD
   2. Для запуска программы из среды AutoCAD можно применить такой lisp:
      (defun C:пч () (startapp "PlotSPDS.exe") (princ))

Не работает. Не находит форматы.

Вопрос:

Запускаю PlotPDS.exe, пишет

в наборе нет ни одного формата, нечего печатать

хотя на чертеже имеются форматы СПДС. Что я делаю не так?

Ответ:

Если при этом нет никаких ошибок и сообщений, а форматы точно есть на чертеже, возможно запущено несколько экземпляров CAD (программа может подключаться только к одному).
- решение: оставить в работе один экземпляр CAD

Не работает. Необходимо обновление.

Вопрос:

PlotSPDS для AutoCAD 2008-2016 + СПДС CS 7, 8.0 не запускается:

Эта копия программы работает некорректно!!!
необходимо обновление с сайта разработчика)

Ответ:

Поддержка СПДС 8.0 и более старых версий прекращена несколько лет назад.

Настройки. Стили печати.

Вопрос:

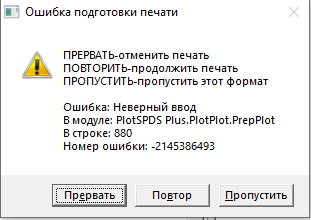

При попытке вывести на печать всплывает окно с ошибкой. В чем ошибка?

Ответ:

Вы печатаете в именованных стилях, а программа может выводить на печать только в цветозависимых.

Настройки. Ориентация форматов.

Вопрос:

В чертеже используются листы А3 книжная и А3 альбомная ориентации,
как настроить в шаблоне “правильную” печать?

Ответ:

Никаких настроек в шаблоне производить не требуется
В шаблоне задается только желательный формат, принтер и стиль печати
Масштаб и ориентация определяются автоматически, по свойствам формата

Настройки. Как обновить параметры плоттера?

Вопрос:

После запуска утилиты добавил в плоттер новый формат листа,
утилита его не видит видит только старую версию конфигурации плоттера. Перезапуск AuoCAD’а не помог…

Ответ:

В окне "Шаблоны" в правом верхнем углу кнопка, так и называется Обновить принтеры

Настройки. Печать нестандартных форматов типа А4х4…

Вопрос:

в конфиг AuoCAD добавил эти размеры как кастомные листы.
Весь процесс печати заканчивается в командной строке на FILEDIA

Ответ:

В настройке шаблонов программы надо каждому формату задать принтер, лист и т.д. (один раз) Двойным кликом по строке.
Шаблонов можно сделать сколько угодно.

Настройки. Не добавляется принтер

Вопрос:

При добавлении (первичный запуск) или обновлении принтеров для части принтеров,
зарегистрированных в системе проявляется следующая ошибка:

Устройство печати =ИМЯ принтера= не будет добавлено в набор!
Ошибка: The remote server machine does not exist or is unavailable
В модуле: PlotSPDS.Utilites.SetDevIni
В строке:310 (а также в строке 440)
Номер ошибки: 462

Ответ:

Программа не может добавить конфигурацию этого устройства печати в набор.
Скорее всего не сможете напечатать на этом устройстве и руками.
В остальном все должно работать нормально.

Настройки. При печати теряется сглаживание

Вопрос:

А именно логотип организации к примеру созданный линиями, штриховками и запихнутый в штамп через распознавание печатается ломанными отрезками.
Шрифт который поставляет СПДС тоже выводится с небольшим изломом, но уже не только в штампе, но и на чертеже.
При печати в штатном DWG To PDF принтере такие же проблемы. Настройки AuoCAD’а крутить нужно или дефекты СПДС’а?

Ответ:

Проверить в чем проблема легко...
Все взорвать и вывести на печать не запуская СПДС... Только средствами AuoCAD.
Осмелюсь предположить, что в настройках печати установлено черновое качество.
Поставить "нормальное" и проверить.

Настройки. Как привязать PlotSPDS к кнопке?

Вопрос:

Переустановил AuoCAD, не могу вспомнить как навесить запуск PlotSPDS на кнопку, и куда положить файл.
Прошу помочь.

Ответ:

1. кнопка или пункт меню:
   ^C^C(startapp "PlotSPDS")
2. лисп на алиас кнопок:
   > (defun C:пч() (startapp "PlotSPDS.exe") (princ) )

   PlotSPDS.exe скопировать в каталог путей поиска файлов AutoCAD, (рабочих, вспомогательных, доверенных)

   или добавить путь в пути поиска
   </li>
   </ol>

   </p>
   </details>


Настройки. Не запускается с кнопки

Вопрос:

При запуске с кнопки возвращает - Команда: (startapp “PlotSPDS”) nil
При запуске с иконки программы - все нормально

Ответ:

Прописать папку с PlotSPDS в пути поиска AutoCAD и перезапустить.
или скопировать программу в каталог который уже есть в путях поиска AutoCAD

Печать. Рамки вокруг текста

Вопрос:

При печати через PDFCreator и просмотре файла через Foxit PhantomPDF вокруг текста появляются рамки.
Подозреваю, что фантом распознает текст как комментарии. Раньше такого не было. Скрытие комментариев в фантоме одноразово решает проблему.

Ответ:

переменную EPDFSHX установить в 0

Печать. Неправильная сортировка

Вопрос:

Подскажите почему сортировка листов при печати в данном файле происходит в порядке 2-3-1 ?? Что делаю не так?

Ответ:

В настройках:
Что печатать? выберите активную вкладку
Очевидно, что при печати со всего документа, сортировка по координатам смысла не имеет,
программа не учитывает порядок следования листов (taborder)

Печать. Дополнительные размеры листа

Вопрос:

Как работать с нестандартными размерами листа,
создал в СПДС удлиненный А2 и в принтере создал такого же размера,
как настроить чтобы программа сопоставляла их и корректно выводила на печать?

Ответ:

1. Запускаете программу (при запущенном AutoCAD и СПДС)
2. Заходите в настройки шаблонов
3. Жмете кнопку обновить принтеры (справа вверху)
4. В нужном шаблоне выбираете принтер и формат листа,
   аналогично выполняете остальные настройки: масштаб, стиль печати, смещение

Печать. Удален шаблон

Вопрос:

Все прекрасно работало, внезапно появилась такая ошибка

Ошибка "text" property is read-only
В модуле PlotSPDS.wndPlot.Form_Load
В строке 410
Номер ошибки 383
Autocad 2015 x64 + СПДС 10 x64

В чем может быть проблема?

Ответ:

По всей видимости был удален шаблон печати или программа его не находит (скорее всего после аварийного или некорректного завершения работы программы)
В этом случае выпадающий список "Шаблон" будет пустой
надо открыть список шаблонов, выбрать любой доступный шаблон и выйти из программы либо запустить печать.
В последствии ошибка не должна повториться.

Печать. Сетевые ресурсы

Вопрос:

Файл *.dwg находится и редактируется на сетевом диске (локальная сеть),
PlotSPDS не хочет его распечатывать в *. pdf. Есть какие то решения, кроме переноса файла на компьютер?

Ответ:

Надо подключить сетевой ресурс, как виртуальный диск subst
И открывать *.dwg с этого виртуального диска, должно получиться

Печать. Не открывает просмотр PDF

Вопрос:

После печати в PDF фалы не открываются на просмотр, программа пишет
Приложение просмотра файлов ПДФ не установлено
Акробат есть, PDF exchange есть
В чем проблема?

Ответ:

Встречный вопрос...
Если просто вывести на печать средствами AutoCAD DWG to PDF файл PDF, то откроется?
В любом случае PlotSPDS отношения к этому не имеет, проверяйте ассоциации файлов PDF в системе.

Печать. Размер листа не по ГОСТ

Вопрос:

А есть ли какая нибудь инструкция как научить программу печатать нестандартные размеры листов?
Например длинные А3 размерами 594х297, 594 это для того чтобы вписать в рулон шириной 594 мм.
Пробовал создавать новый формат в СПДС такого размера, нестандартный лист в DWG to PDF,
но не получается чтобы программа их сопоставляла.

Ответ:

PlotPDS печатает форматы в соответствии с ГОСТ 2.301-68 (Основные и производные форматы)
Не вижу смысла добавлять в программу функционал назначения произвольного формата (не по ГОСТ)

Печать. Не печатает выноски.

Вопрос:

Не печатает выноски СПДС.
Остальные объекты СПДС печатаются.

Ответ:

•


  Снять чекбокс.


  или
• Отключить в AuoCAD фоновую публикацию

Что то из этого должно помочь.

Прочее. PlotSPDS для других CAD

Вопрос:

Можно ли адаптировать ПЛОТСПДС для ZWCAD 2021 с СПДС GraphiCS 2022 или nanoCAD?

Можно, но сейчас занимаюсь PlotSPDS

Ответ:

Для nanoCAD СПДС см . PlotSPDS.NET
Для других CAD возможно когда-нибудь

Прочее. Ругается антивирус

Вопрос:

Встроенный защитник Win10 находит вирус.
Обнаружено: Trojan:Script/Wacatac. B!ml

Ответ:

Предлагаю проверить файл на virustotal
Если и там определит, как вирус, то лучше не пользоваться программой а печатать руками.

Твики. Регистрация McCom2

В командной строке вводим:

regsvr32 "c:\Program Files\CSoft\СПДС GraphiCS 2024 x64\mg143x64\McCOM2.dll"

Путь доMcCOM2.dll надо заменить на свой
После регистрации библиотеки подключение программы к СПДС должно восстановиться.

Твики. Как отключить Enabler

Необходимы права администратора

При закрытом AuoCAD переходим в каталог:
c:\Program Files\CSoft\СПДС GraphiCS 2024 x64\mg143x64\ (заменить на свой путь)
Переименовываем mcsEnabler.dbx например на mcsEnabler.dbx_
Enabler больше не будет блокировать работу McCOM2
