PlotSPDS CS (FAQ)

Статья сильно не закончена!

Настройки.Стили печати

Вопрос:

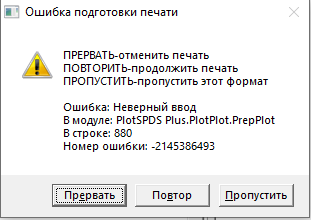

При попытке вывести на печать всплывает окно с ошибкой. В чем ошибка?

Ответ:

Вы печатаете в именованных стилях, а программа может выводить на печать только в цветозависимых.

Настройки.Ориентация форматов

Вопрос:

В чертеже используются листы А3 книжная и А3 альбомная ориентации,
как настроить в шаблоне “правильную” печать?

Ответ:

Никаких настроек в шаблоне производить не требуется
В шаблоне задается только желательный формат, принтер и стиль печати
Масштаб и ориентация определяются автоматически, по свойствам формата

Настройки.Как обновить параметры плоттера?

Вопрос:

После запуска утилиты добавил в плоттер новый формат листа,
утилита его не видит видит только старую версию конфигурации плоттера. Перезапуск акада не помог…

Ответ:

В окне "Шаблоны" в правом верхнем углу кнопка, так и называется Обновить принтеры

Настройки.Печать нестандартных форматов типа А4х4…

Вопрос:

в конфиг AuoCAD добавил эти размеры как кастомные листы. Весь процесс печати заканчивается в командной строке на FILEDIA

Ответ:

в настройке шаблонов программы надо каждому формату задать принтер, лист и т.д. (один раз) Двойным кликом по строке.
Шаблонов можно сделать сколько угодно.

Не работает программа.Ошибка подключения

Вопрос:

Добрый день такая проблема при запуске файла. Windows 8.1 x64 ACAD 2012 x64 VBA enabler установлен При запуске не от имени администратора выдает следующее:

Run-time error '-2147024703 (800700c1)'
Automatiom error
%1 is not a valid Win32 app;ication

При запуске от имени администратора пишет:

Run time error '429'
ActiveX component can not create object

Подскажите в чем причина?

Ответ:

Происходит это из-за того, что программа не может подключиться к серверу МcCOM2
Причин может быть несколько:

1. Не запущен СПДС CS
   - решение: запускать СПДС только родным ярлыком программы.
2. Была удалена
   предыдущая </br> версия СПДС ПОСЛЕ установки более новой версии.
   - решение: заново зарегистрировать библиотеку МcCOM2.dll, или переустановить СПДС.
3. Запускается энаблер СПДС и не позволяет подключиться к серверу МcCOM2.
   - решение: т.к. у нас есть СПДС, то mcsEnabler не нужен,
   при закрытом AutoCAD, надо переименовать файл mcsEnabler.dbx, расположенный в
   c:\Program Files\CSoft\СПДС GraphiCS ХХ\mgХxХХ\mcsEnabler.dbx
4. Возможно PlotPDS и AutoCAD запущены из под разных учетных записей или с разными правами
   - решение:
   1. Прописать каталог программы печати в путях поиска AutoCAD
   2. Для запуска программы из среды AutoCAD можно применить такой lisp:
      (defun C:пч () (startapp "PlotSPDS.exe") (princ))

Не работает программа.Не находит форматы

Вопрос:

Запускаю PlotPDS.exe, пишет

в наборе нет ни одного формата, нечего печатать

хотя на чертеже имеются форматы СПДС. Что я делаю не так?

Ответ:

Если при этом нет никаких ошибок и сообщений, а форматы точно есть на чертеже, возможно запущено несколько экземпляров CAD (программа может подключаться только к одному).
- решение: оставить в работе один экземпляр CAD
